DMC-24袋布袋除尘器结构原理
发布时间:2023/11/7 10:58:48 来源:泊头市东辰环保机械厂
DMC-24袋布袋除尘器是一种投资低,效率理想的除尘设备,它主要应用于冶金、矿山、化工、机械水泥、建材、粮食、制药、轻工电力等行业捕集细小而干燥的非纤维性粉尘。下面为大家分享一下布袋除尘器的结构原理。
DMC-24袋布袋除尘器

DMC-24袋布袋除尘器的结构:由4部分组成,壳体、滤袋总成、喷吹清灰装置、排灰装置。
1.壳体:由上箱体、中箱体、灰斗、进出风口组成。
2.滤袋总成:由滤袋、滤袋框架等组成。
3.喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成。
4.排灰装置由电机、减速器、螺旋输送机、星形卸料阀组成。

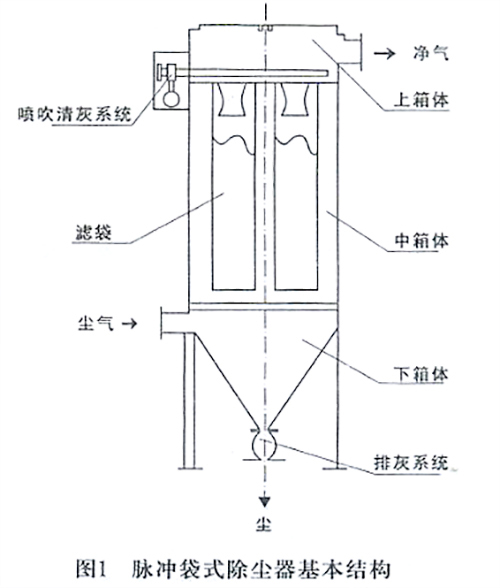

布袋除尘器结构
布袋除尘器工作原理:
含尘空气由进风口进入除尘箱体内,因气流体积突然扩张流速骤然降低,颗粒较大的灰尘在自身重量的作用下从含尘气流中沉降到箱体灰斗内,其余尘粒由于滤袋的筛分阻挡,惯性、碰撞、钩住、散、静电等效应的作甩,被阻在滤袭外壁。净化后的气体通过滤袋经文氏管从上箱出气口排出。当阻在滤袋外壁的尘粒不断增加时,使除尘器的阻力不断增大,为了确保除尘器的处理能力和除尘效率,使除尘器的阻力控制在限定的范围之内,由脉冲控制仪发出信号循环打开电磁脉冲阀,使气包内的压缩空气由喷吹管各吹孔喷射到对应的文氏管(称为一次风),并在高速气流通过文氏管时,诱导数倍于一次风的周围空气(称为二次风)进人滤袋,造成滤袋瞬间急剧膨胀,由于反向脉冲气流的冲击作用很快消失,滤袋又急剧收缩,这样膨胀、收缩,使积附在滤袋外壁上的粉尘抖落、落下,灰尘经排尘系统排出。
由于清灰是依次分别向几组滤袋进行,并不切断需要处理的含尘空气。所以在清灰过程中,除尘的处理能力保持不变,其清灰(脉冲)间隔、宽度,周期可按照尘粒性质含尘浓度及过滤风速的具体情况进行调整。

值得提醒的是DMC-24袋布袋除尘器其主要配件都是除尘器布袋 ,除尘器布袋堪称除尘器的心脏,从这个比喻可以看出除尘器布袋的重要性,所以我们在 除尘器的日常使用中,要保护好它。除尘的结构应满足与其相配的袋式除尘设备过滤与清灰的要求,且安装方便,密封可靠追求相应的过滤面积和良好的过滤状态,易于清灰而又尽量避免磨损。
