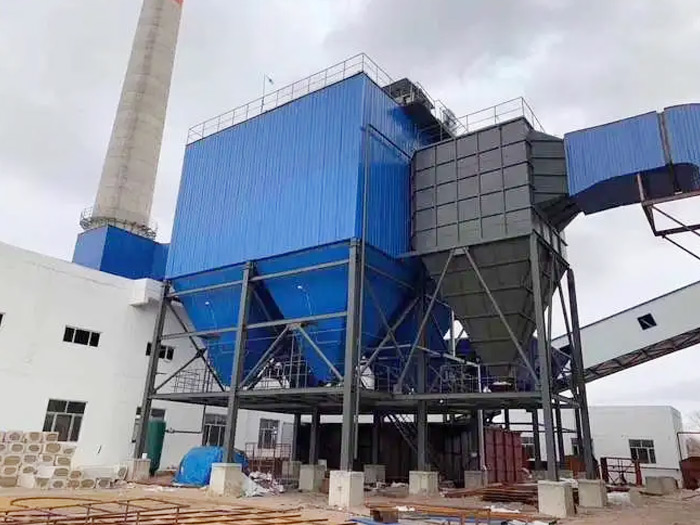

75吨燃煤锅炉除尘器是东辰环保专为燃煤锅炉、生物质锅炉、燃油锅炉、导热油锅炉等设计配套使用的烟尘治理设备,
75T锅炉布袋除尘器选用了长袋低压脉冲布袋除尘器,采用了有效除尘技术,可以有效地过滤掉烟气中的颗粒物,其优点包括除尘效率高、节能、环保、使用寿命长等。
75吨锅炉选用的长袋低压脉冲布袋除尘器,是在脉冲喷吹技术的基础上为满足大风量烟气、粉尘净化需要而研制的一种新型、有效的大型除尘设备。它不但具有比反吹风布袋除尘器的清灰能力强,除尘效率高,排放浓度低的优点,还具有稳定、可靠、耗气量低、占地面积小的特点;特别适合处理风量过大的废气。
75T锅炉布袋除尘器设计规范:
1、除尘效率高达99%以上,清灰效果好,粉尘排放浓度≤10mg/Nm3。
2、设备体积小,滤袋使用寿命长,设备阻力在1000Pa以下、电能消耗低、运行费用省。
3、适应性强,可以捕集不同性质的粉尘,能在烟气参数发生大波动时稳定工作,无二次扬尘和飞灰现象。
4、采用优良以实际报告为主滤袋材料,处理成分复杂的高温烟气有值得信赖优势。
5、保温结构设计,效果优良防止温差过大造成的内部凝水和滤袋结露,保护了设备的使用寿命。
6、锅炉除尘器钢结构设计,花板采用冷冲压型工艺,设备耐压强度好,高温变形小,密闭性好。
75吨燃煤锅炉除尘器工艺原理:
锅炉产生的含尘气体通过导流板从除尘器下部的进气管进入灰斗。由于导流板的碰撞和气体流速的降低,粗颗粒粉尘会落入灰斗,而其他细颗粒粉尘会随气体进入滤袋室。由于过滤纤维和织物的惯性、扩散、阻碍、钩住、静电等作用,粉尘会被截留在滤袋中,净化后的气体从滤袋中逸出,通过排气管排出。积聚在滤袋上的粉尘通过气体反冲洗去除,落下的粉尘下到灰斗,通过双层排灰阀排到输灰装置。堆积在滤袋上的粉尘也可以通过喷射脉冲气流来清理,从而达到除尘的目的,下来的粉尘会被排灰装置排出。
1、本除尘器采用分室停风脉冲喷吹清灰技术,克服了常规脉冲除尘器和分室反吹除尘器的缺点,清灰能力强、除尘效率高、排放浓度低、漏风率小、能耗少、钢耗少、占地面积少、运行稳定可靠、经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
2、由于采用分室停风脉冲喷吹清灰,喷吹一次可达到清灰的目的,所以清灰周期延长,降低了清灰能耗,压气耗量可大为降低。同时,滤袋与脉冲阀的疲劳程度也相应减低,从而成倍地提高滤袋与阀片的寿命。
3、检修换袋可在不停系统风机,系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈,密封性能好,牢固可靠。滤袋龙骨采用多角形,减少了袋与龙骨的摩擦,延长了袋的寿命,又便于卸袋。
4、采用上部抽袋方式,换袋时抽出除尘骨架后,脏袋投入箱体下部灰斗,由人孔处取出,提高了换袋操作条件。
5、箱体采用气密性设计,密封性好,检查门用优良的密封材料,制作过程中以煤油检漏,漏风率很低。
6、进、出口风道布置紧凑,气流阻力小。
75T锅炉布袋除尘器工况参数:
75t/h锅炉烟气量:200000m3/h
烟气出口温度:160℃
烟气含粉尘量:2000mg/Nm3
75吨
锅炉除尘器烟气处理后达到目标
除尘设计指标
除尘器出口含尘量:≤30mg/Nm3
除尘效率:≥99%
本体漏风率:<3%
