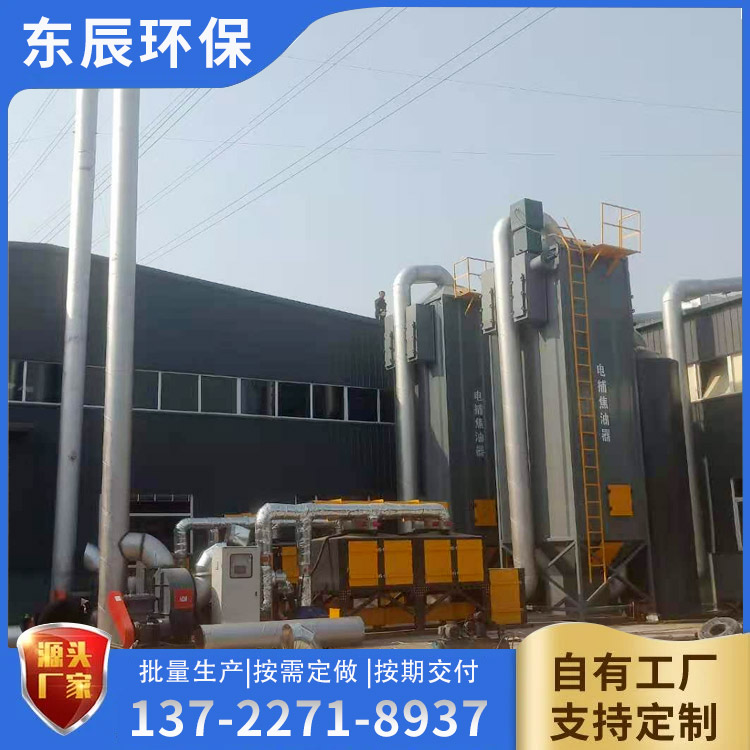

蜂窝式电捕焦油器-东辰环保蜂窝式电捕焦油器

蜂窝式电捕焦油器的构造与列管式电捕焦油器相比，主要区别在于沉淀极为不锈钢板制成的六边型蜂窝管，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边 形所共用。这种由若干个六边型组成的蜂窝状管束限度地利用了电捕焦油器的面积，可根据处理煤气量采用不同的蜂窝直径和蜂窝数。蜂窝式电捕焦油器采用蜂窝式结构，结构紧凑，使用面积大，无电场空穴，煤气处理量大，电捕系统阻力小，沉淀极表面积大，适用于煤气处 理量大、要求电捕后煤气中焦油含量低的场合。虽然但存在制造难度大．在运输安装过程中易产生误差等缺点，但是随着设备制造工艺水平的提高，只要安装得当， 蜂窝式电捕焦油器的优点在生产中会越来越凸出受到人们的重视。
工作原理：
蜂窝式电捕焦油器设备利用阴极线在高压电场中发射出来的电子，以及由电子碰撞空气分子而产生的负离子来捕捉油烟粒子，使油烟粒子带电，再利用电场的作用，使带电油烟粒子被阳极圆筒所吸附，以达到除油烟的目的。
含油气体先经集气系统，由风机经管道输送至蜂窝式电捕焦油器，经过滤器去除空气中的大颗粒状物体，然后经设备电场吸附采用高压静电吸附，由于某些行业废气具有油烟含量大、粉层多的特采用蜂窝式电场设计达到均风吸附的效果，达标排放。

设备特点：
1.电场本体采用不锈钢板，不易积油，更容易清洗，而且直线度好，不容易闪络打火。
2.具有专门的高压静电吸附室，采用蜂窝式电场，吸附面积大，风阻小，极间电场均匀，大大提高了吸附效果，提高了净化效果。
3.采用耐高压、高温的钼丝做阴极，其强度高、表面不烧蚀、不变形，从而确保了阴极电流密度稳定，提高了电离效果。
4.经多项案例，蜂窝式电捕焦油器净化效率达到99％，处理后的焦油烟气稳定达到相应排放标准。
蜂窝式电捕焦油器结构设计：
1、设备为一直立圆筒设备，壳体采用钢板卷制，壳体顶盖和底部分别为椭圆形、球形或锥形结构。
2、顶盖上设有绝缘箱和馈电箱，并设有加热装置。
3、沉淀极是用钢板轧制成六边型蜂窝。它的焊接采用氩弧焊，和工装设备进行焊接，产品。
4、它与管式电扑焦油器相比，由于沉淀极采用蜂窝形的，结构紧凑，处理风量大。安装比较方便。
5、壳体内部有喷洒装置，用以清洗电晕极和沉淀极上的焦油。
电捕焦油器技术参数：
1.介质：半水煤气、焦炉煤气、城市供煤气、烧瓷业用煤气等范畴系统中的煤焦油，粉尘等；
2.处理才能：3000~78000M3/H;（单台）
3.除焦服从：≥98%
4.介质氧含量﹤0.8%
5.输出电压：0~140KV（选型）
6.输出电流：0~1600mA （选型） 塔体构造：同心圆式、蜂窝式、管式、湿式。
