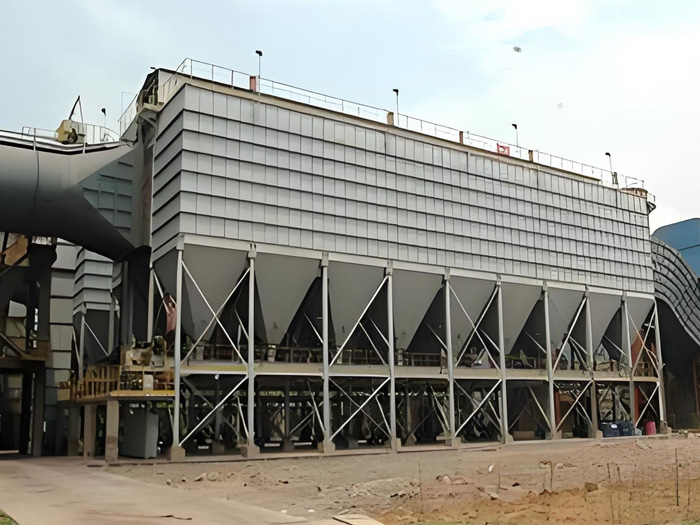

TYDM系列圆筒袋式脉冲除尘器采用圆筒整体锥形结构，切向进风，降低设备阻力；配备脉冲喷吹装置与框架拆卸式布袋，维修便捷；具有处理风量大、除尘效率高等特点，适用于粮食、饲料及工业粉尘回收处理。
TYDM系列圆筒袋式脉冲除尘器利用机械装置产生周期性的振动，积附在滤袋上粉尘的袋式除尘器。通常有三种振动方式：
（1）水平振动，又可分为上部摆动和腰部摆动两种；
（2）垂直振动，可以定期提升袋式框架，亦可利用偏心轮装置振打框架；
（3）扭曲振动，利用机械传动装置定期将滤袋扭转角度，使粉尘脱落。TYDM系列圆筒袋式脉冲除尘器的过滤速度常采用1-2m/min，相应压力损失为800-1200Pa。振打清灰一般用于底部开口顶部密封的内滤式滤袋。由于经常受机械力的作用，滤袋损坏较快，滤袋的检修与拆换工作量大。
TYDM系列圆筒袋式脉冲除尘器构造和工作原理：
由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分所组成。当含尘气体从进风口进入收尘器后，先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，进入灰斗的气流后折而向上通过内部装有金属岁月架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出
TYDM系列圆筒袋式脉冲除尘器的进风口设在灰斗上，气流进入灰斗后先碰上进风管端部的挡板，其作用与上述原理相同。壳体用隔板分成若干个独立的收尘室，按照给定的时间音隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，以滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由的清灰程序控制器自动连续进行。
参数表格：
| 序号 | 性能参数规格 | Ⅱ | Ⅲ | Ⅳ | Ⅴ |
| 1 | 过滤面积（米2） | 104 | 156 | 208 | 260 |
| 2 | 滤袋数量（条） | 64 | 96 | 128 | 160 |
| 3 | 滤袋规格（直径×长度毫米） | Φ160×3350 | Φ160×3350 | Φ160×3350 | Φ160×3350 |
| 4 | 设备阻力（毫米水柱） | <120 | <120 | <120 | <120 |
| 5 | 除尘效率 % | >99 | >99 | >99 | >99 |
| 6 | 入口含尘浓度（克/米3） | <15 | <15 | <15 | <15 |
| 7 | 过滤风速（米/分） | 1.0-2.0 | 1.0-2.0 | 1.0-2.0 | 1.0-2.0 |
| 8 | 处理风量（米3/时） | 6240-12480 | 9036-18720 | 2450-24900 | 15600-31200 |
| 9 | 使用温度（℃） | <120 | <120 | <120 | <120 |
| 10 | 电机总容量（瓦） | 1.34 | 1.71 | 2.68 | 3.05 |
| 11 | 外形尺寸
长×宽×高毫米2 | 3000×3725
×6640 | 3000×4525
×6640 | 3000×5325×6640 | 3000×6125×6640 |
| 12 | 设备重量（公斤） | 4256 | 5252 | 6513 | 7409 |
