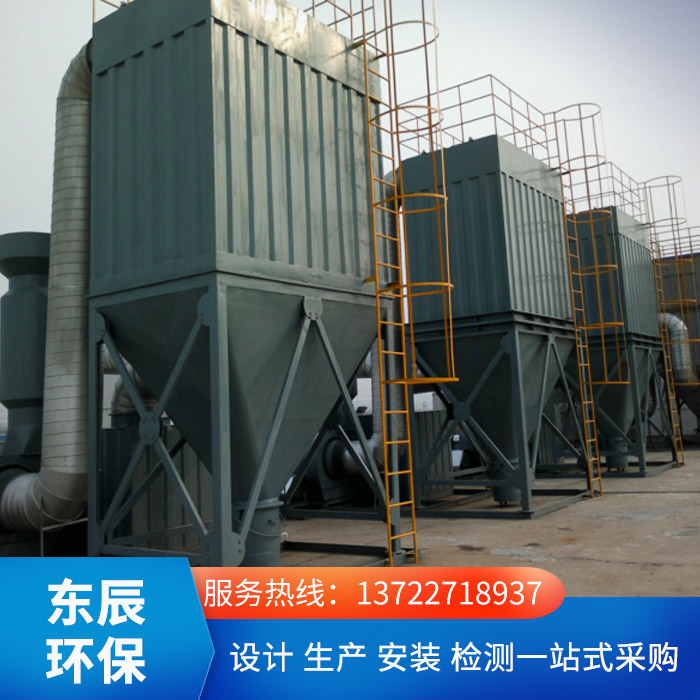

气箱脉冲布袋除尘器一般是由壳体、灰斗、排灰装置、提升阀、脉冲阀以及压缩空气储气罐组成，具有分室整体清灰特点,采用大规格电磁脉冲阀清灰形式,具有清灰、效果好，使用寿命长等特点，产品结构紧凑，占地面积少,可降低建设投资。PPC气箱脉冲布袋除尘器适用于高浓度粉尘的治理，可简化粉尘治理工艺流程,降低设备投资。
气箱脉冲布袋除尘器结构简介：
1、壳体：壳体包括上花板、滤袋室、入口孔和进出风口等，全部由钢板焊接而成，结构要求严密。滤袋室用隔板分成若干室，以防各室清灰时气流互相干扰。除PPCS32型的进风口直接开在灰斗上外，其他型号的进出风口设在滤袋室一侧的两端，中间用一斜板隔开，花板上部为净气室，净气室顶盖上装有入孔门（上盖）。检修时提升阀关闭，切断气流，在不停机的情况下，从入孔门（上盖）进入净气室可更换滤袋和检修阀门等。
2、灰斗：灰斗用钢板焊接成棱锥状，要求结构严密，斗壁上装有检修门，下部装有排灰装置。
3、排灰装置：根据除尘器的规格大小和捕集粉尘量不同，可分别配置不同的排灰装置。一般PPCS32型除尘器配置刚性叶轮给料机，其余三种型号的排灰装置用螺旋输送机或拉链输灰机。
4、提升阀：当轮到某室清灰时，提升阀关闭，切断气流，提升阀的开和闭，由直接与阀杆相连的气缸进行控制。气体的进气和排气由二位五通电磁控制，而电磁的动作由清灰时间程序控制器进行控制。
5、脉冲阀：脉冲阀用于各收尘室喷吹清灰。PPC32型除尘器脉冲阀的规格为 1 1/22，每室装一个。其他型号除尘器的脉冲阀的规格为 2 1/22。PPC64型和PPC96型
布袋除尘器每室装一个。PPC128型每室装2个。脉冲阀的动作由清灰时间控制器通过脉冲阀上的电磁阀控制。脉冲阀打开时，一段压缩空气喷入被清灰室的滤袋内，使捕集在滤袋内壁上的粉尘脱落。
6、压缩空气储气罐：为提升阀和脉冲阀所需的空气压力，要设置储气罐。储气罐的压力要保持0.4～0.5MPa。储气罐装有压力表，压力阀和排泄阀等，其压力符合压力容器的标准。
