一、概述
仓顶 脉冲 型布袋 除尘器 是我公司消化吸收国外同类产品_技术 经改进后设计而成的小型布袋除尘器,该类除尘器是采用高压 ( 0. 4- 0. 6 MPa )大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其它单机 相比,具有清灰动能大,清灰效率高的特点。并且体积小,重量轻结构简单紧凑、安装容易、维护方便(外滤式),用于 水泥、粉煤灰、石粉、矿粉、化工粉等各种 行业的含尘气体净化处理系统,是环保除尘 的理想设备。
二、 工作原理
含尘空气由进风口进 入除尘器箱体内,细小粉尘由于滤袋的多种效应作用,被阻滞在滤袋外壁。净化后的气体通过滤袋从上箱体出风口排出。随着使用时间的增长,滤袋表面吸附的粉尘增多,滤袋的透气性减弱,使除尘器阻力不断增大。为_除尘器内部的阻力控制在限定的范围之内,由脉冲控制仪发出信号,循序打开电磁脉冲阀,使气包内的压缩空气由喷吹管各喷孔喷射到对应的文式管(称为一次风),压缩空气通过文氏管加速产生的引射力诱导周围的清洁空气(称为二次风,相当于高压气流体积的5-7倍)高速喷入滤袋,使滤袋以100 m/s 2 的加速度瞬间急剧鼓胀,由于反向脉冲气流的冲击作用很快消失,滤袋又急剧收缩,这样产生的振荡将贴附在滤袋过滤面上的粉尘剥离下来。落下的灰尘经排尘系统排出。
三、 结构及性能

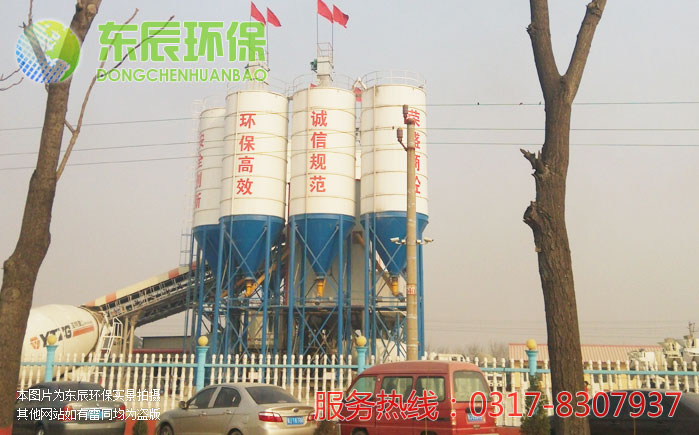

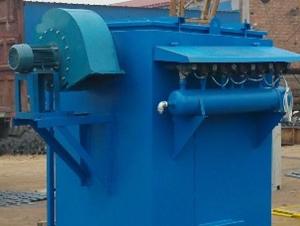

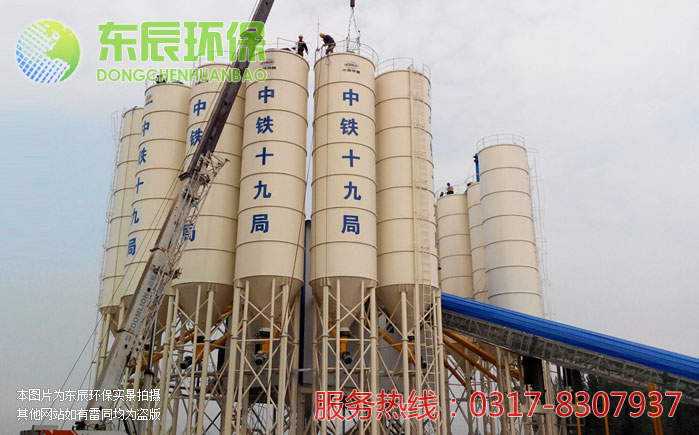

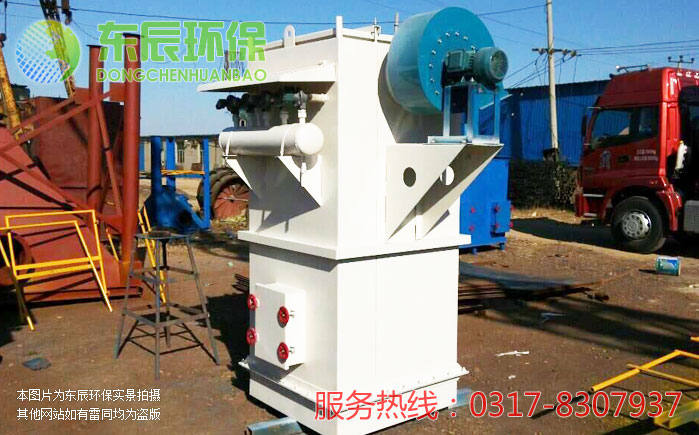

该 仓顶脉冲 除尘器结构采用标准模块设计,其基本结构由 三 大部分组成。其中包括:
1、 箱体:包括袋室、净气室、多孔板、滤袋、骨架、检修门。
2、 喷吹系统:包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。
3、 进 气 排 灰 部 为 敞 开法兰式。
仓顶 脉冲 型布袋 除尘器 目前有2 5 袋和 36 袋 48袋 三 种基本形式。根据处理气量的不同可以组合成各种处理气量的除尘设备,如、2 5 袋、36袋、48袋、6 4、96、120 袋 …… 等。为用户选型提供了非常方便的条件。机构具有如下特点:
1. 箱体采用整体焊接形式。刚度大、密封性能好,组合形式便于运输、安装。
2. 滤袋是过滤含尘气体的部件,本产品采用 涤纶针刺毡滤布 作滤料,可耐 8 0 ℃温度。透气性和机械强度均较好。
3. WKY-4 脉冲喷吹控制仪为除尘器提供了可靠的脉冲宽度、时间和顺序的设定及控制。可_除尘器在无人操作的情况下长期运行。
4. 仓顶 脉冲 型布袋 除尘器 为顶抽式拆装,分块式轻型盖板方便拆卸。滤袋检修更容易,只要检修各模块排气口的排气情况便可准确判断破损滤袋的位置,很容易地更换破损袋。
四、 WKY-4 脉冲喷吹控制仪
1 . 概述
WKY-4 脉冲喷吹控制仪是脉冲袋式除尘器喷吹系统的主要控制装置。它的输出信号控制电磁脉冲阀 , 喷吹压缩空气对滤袋循环清灰,使除尘器的阻力保持在设定的范围内,以_除尘器的处理能力和收尘效率。控制仪输出一个电信号持续时间,称为脉冲宽度。控制仪输出二个电信号之间的间隔时间,称为脉冲间隔。控制仪输出的电信号完成一个循环所需要的时间,称为脉冲周期。
2. 技术指标
额定输入电压: AC 220V +10%—-20% 50Hz
额定输出电压: DC 220 V
额定输出电流: 1A
耗 电: ≤ 8W
输出脉冲间隔调节范围: 1 —30 Sec
输出脉冲宽度调节范围: 0.03—0.2 Sec
压差接点: 一对开关触点
3. 使用环境:
(1) 温度 -25 ℃ — +55 ℃
(2) 空气相对湿度: ≤ 85%
(3) 无严重的腐蚀气体和导电尘埃
(4) 无剧烈震动或冲击
安装方式:直接安装在除尘器本体上或集中控制的控制柜中。
五、 安装使用及维护
1. 除尘器安装前,应进行完好性检查,包括各种配套件的清理,安装时各连接处应加橡胶垫,拧紧连接螺栓,以_除尘器具有良好的严密性。
1. 安装脉冲喷吹控制仪,接于 AC220V 50Hz 电源上,电磁阀按编号并按顺序接在控制仪插头各输出端上。
2. 过滤器安装_使其所示箭头方向与压缩空气流动方向一致。
3. 除尘器在运行前应对脉冲喷吹系统进行检查,确定无误后方可运行。
4. 脉冲袋式除尘器运行要设专人管理,维修人员要熟知除尘器及仪表原理性能。
5. 破损滤袋更换要及时,发现除尘器排气口冒灰,表示已有滤袋破漏。
6. 电磁阀要保持灵敏可靠,脉冲阀膜片是易损件,如发现动作不灵敏和膜片破损,要及时清洗或更换。
8. 电控接线请按接线图正确进行,电控接线后请检查风机运转方向是否正确?
9.建议客户:
(1)向库内输送水泥时,除尘器引风机和脉冲清灰系统_开启。
(2)水泥库正常作业时,可关闭引风机,但脉冲清灰系统_开启。
