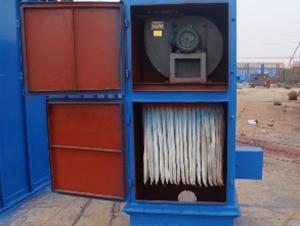

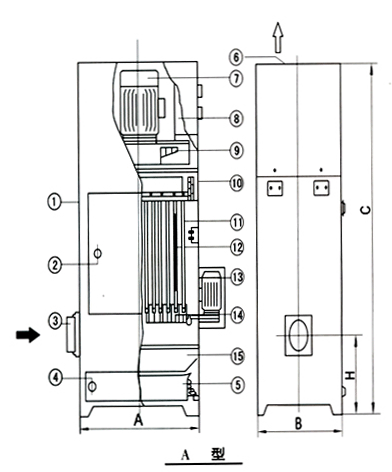

PL型单机袋式收尘器属于机械抖动除尘器,其基本结构由风机、过滤器和集尘器三个部门组成,各部件都安装在一个立式框架内,钢板壳体,烘漆防锈,运行可靠,使用利便。风机采用离心风机,风量大,风压高,并采用消声措施,噪音小。过滤器采用扁布袋组,每个布袋内装有弹簧钢丝网,过滤效果好。清灰机构采用电念头带动偏心轮、连杆使布袋抖动而_沾在滤袋表面的粉尘。此除尘器设有检验门,利便检验和换袋。
.该机组现有十六种规格,分A、B两型。A型设灰斗抽屉、B型不设灰斗抽屉。下部加法兰;由用户直接配接在折包口料仓倒料口,混料库、喷砂箱、皮带运输调头处等扬尘设备上_地除尘,粉尘直接回收。 PL-B型系列单机布袋收尘器技术性能 型号规格 PL-800/B PL-1100/B PL-1600/B PL-2200/B 风量M3/H 800 1100 1600 2200 资用力MMH2O >80 >85 >85 >100 过滤面积M2 4 7 10 12 风机电机功率KW 1.1 1.5 2.2 3 清灰电机功率KW 0.18 0.18 0.18 0.18 过滤风速M/MiN 3.33 2.62 2.66 3.05 净化效率% >99.5 >99.5 >99.5 >99.5 噪声db(A) <75 <75 <75 <75 外形尺寸A×B×CMM 530×520×1040 700×580×1100 740×580×1240 720×660×1330 底法兰寸E×FMM 598×588 768×648 826×666 806×746 重量KG 280 330 470 600 价格(元) 6535 7245 7758 9276 注:1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的_值。 PL-B型系列单机布袋收尘器技术性能 型号规格 PL-2700/B PL-3200/B PL-4500/B PL-6000/B 风量M3/H 2700 3200 4500 6000-8000 资用压力MMH2O >120 >100 >100 >150-120 过滤面积M2 13.6 15.3 21.5 25 风机电机功率KW 4 4 5.5 7.5 清灰电机功率KW 0.18 0.18 0.37 0.55 过滤风速M/MiN 3.30 3.48 3.40 3.33-4.5 净化效率% >99.5 >99.5 >99.5 >99.5 噪声db(A) <75 <75 <75 <80 外形尺 寸A×B×CMM 760×680×1380 790×700×1420 900×800×1550 1200×900×1720 底法兰尺寸E×FMM 864×784 894×804 1004×905 1102×1002 重量KG 520 615 815 1190 价格(元) 10680 11393 12938 15901 注:1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的_值。 PL-A型系列单机布袋收尘器技术性能 型号规格 PL-800/A PL-1100/A PL-1600/A PL-2200/A 风量M3/H 800 1100 1600 2200 资用压力MMH2O 80 85 85 100 过滤面积M2 4 7 10 12 进气口尺寸mm Φ120 Φ140 Φ150 Φ200 进气口中心离底距H 318 345 418 433 风机电机功率KW 1.1 1.5 2.2 3 清灰电机功率KW 0.18 0.18 0.18 0.18 过滤风速M/MiN 3.33 2.62 2.66 3.05 净化效率% >99 >99 >99 >99 灰箱容积(1) 20 30 40 40 噪声dB(A) 75 75 75 75 外形尺寸A×B×Cmm 530×520×1300 700×580×1400 740×580×1913 720×630×1696 重量Kg 400 550 600 730 价格(元) 6226 7677 8184 9332 PL-A型系列单机布袋收尘器技术性能 型号规格 PL-2700/A PL-3200/A PL-4500/A PL-6000/A 风量M3/H 2700 3200 4500 6000-8000 资用压力MMH2O 120 100 100 150-120 过滤面积M2 13.6 15.3 21.5 30 进气口尺寸mm 200×250 200×300 200×350 220×450 进气口中心离底距H 458 478 478 1295 风机电机功率KW 4 4 5.5 7.5 清灰电机功率KW 0.18 0.18 0.18 0.55 过滤风速M/MiN 3.30 3.48 3.49 3.33×4.5 净化效率% >99 >99 >99 99.5 灰箱容积(1) 55 55 70 105 噪声dB(A) <75 <75 <75 <80 外形尺寸A×B×Cmm 760×680×1798 790×700×1888 900800×2028 120×900 重 量Kg 850 980 1040 1200 价 格(元) 10819 12018 14168 15858
工 作 原 理:
含尘气体进入箱体,由扁布袋过滤器进行过滤,粉尘被阻留在滤袋外表面,已净化的气体通过滤袋进入风机,由风机吸入直接排入室内(也可接管排至室外)。
随着过滤时间的增加、滤袋外表面沾附的粉尘也不断增加、滤袋阻力也相应增加,从而影响除尘效果,采用自控清灰机构进行定时振打清灰或手控清灰机构停机后自动振打数十秒钟,使沾在滤袋外表面的粉尘抖落下来,落到集尘容器(抽屉)中的粉尘由人工拉出_。
项目
2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值_为99.62%,平均为99.6。
3.机器风量是在资用压力时的吸风量。
项 目
2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值_为99.62%,平均为99.6。
3.机器风量是在资用压力时的吸风量。
项目
项 目
